Stoccaggio - Estrazione

Un efficiente sistema di stoccaggio, estrazione e dosaggio consente di gestire al meglio una delicata fase del processo di micronizzazione permettendo:



  • Una fluida alimentazione e corretta distribuzione del prodotto che consente di evitare arresti del processo a valle ed una alimentazione discontinua e/o mal ripartita.
  • La possibilità di controllo e verifica della portata del materiale processato, consentendo la visualizzazione e la raccolta di dati reali effettivi della portata e conseguentemente di evitare possibili sovradosaggi o sottodosaggi.

A seconda delle necessità, le soluzioni più utilizzate per lo stoccaggio del materiale sono un silo di tipo monolitico o una struttura scarica big-bag.

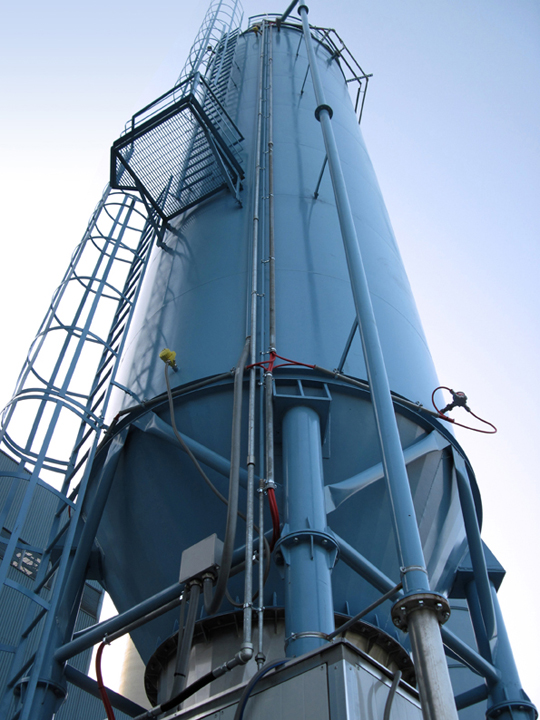

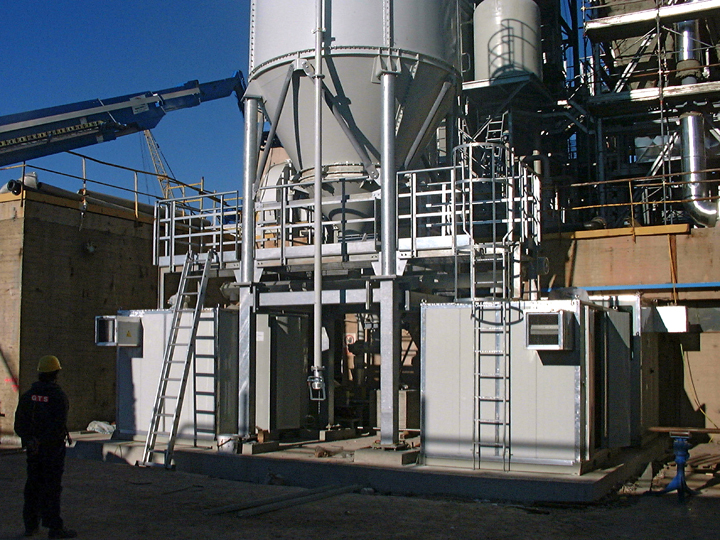

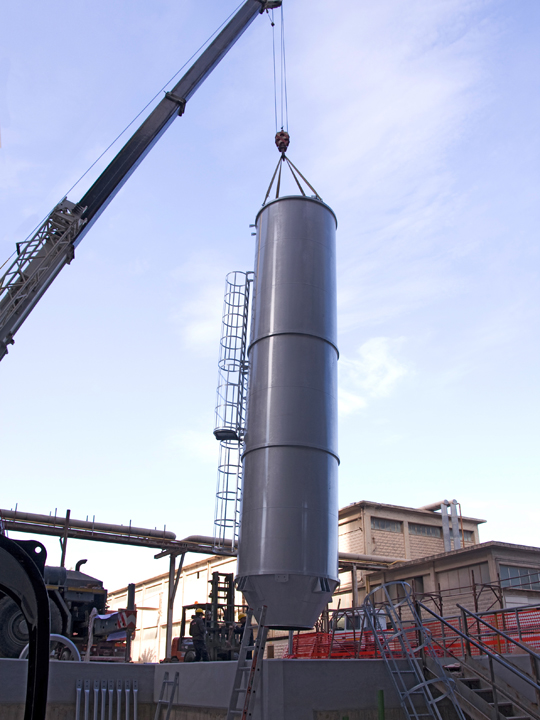

Il Silo Monolitico, realizzato in carpenteria elettrosaldata, è completo di filtro di depolverizzazione e sistema di fluidificazione o fondo vibrante per facilitare la discesa del materiale

Accessori standard per il Silo

  • Filtro depolverizzatore a maniche, completo di anello per il fissaggio al tetto, valvole elettropneumatiche ad azionamento rapido, centralina per la regolazione dei cicli di lavaggio maniche, con portello di ispezione per la sostituzione delle maniche in posizione frontale,
  • Valvola di sicurezza per sovra e sottopressione,
  • Valvola a manicotto completa di quadretto locale sulla tubazione di carico del silo,
  • Indicatori di livello a vibrazione,
  • Allarme acustico collegato al livello di massima.


G.T.S. è in grado di integrare soluzioni specifiche come sistemi di inertizzazione del materiale stoccato e svariati accessori quali sistemi di pesatura, sistemi di fluidificazione, varie tipologie di controllo del materiale, ecc.

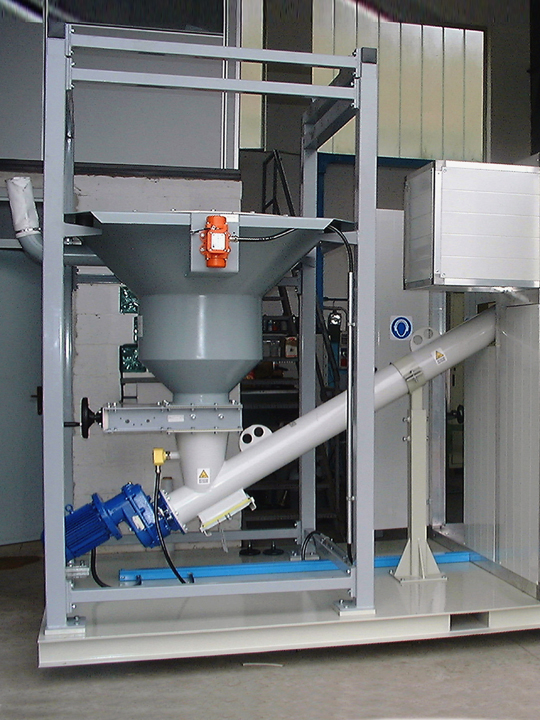

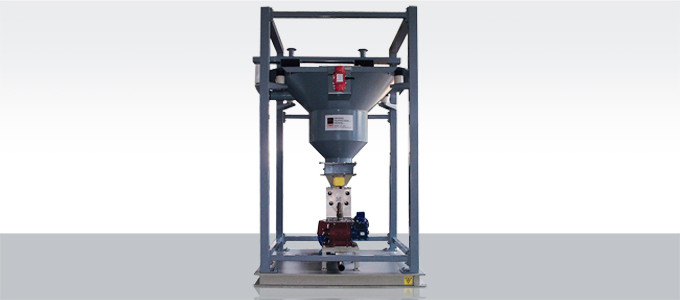

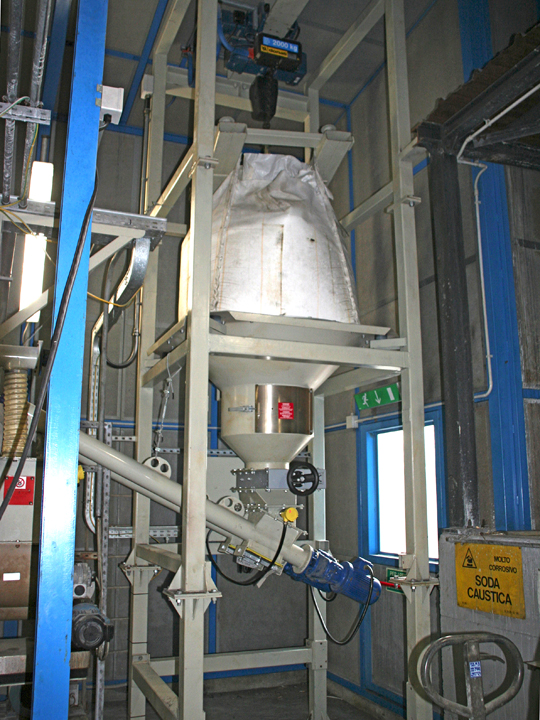

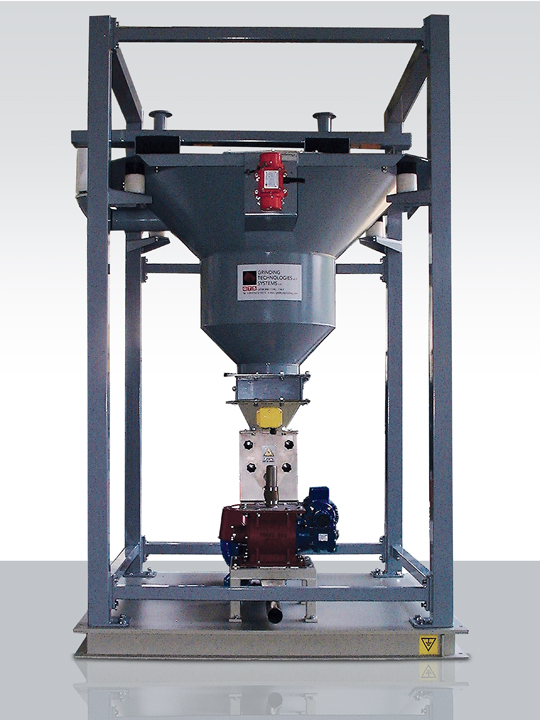

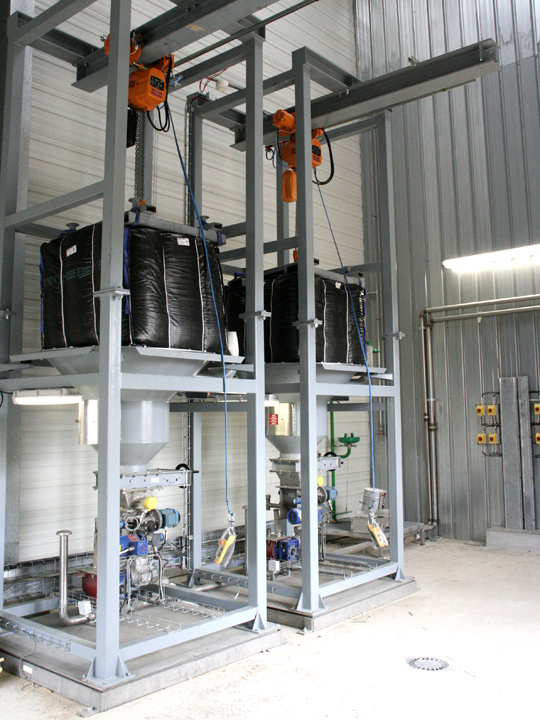

Quando il materiale è movimentato con sacconi, le stazioni per il Carico/Scarico di Big-Bag rappresentano la soluzione più semplice e “pulita” per l’alimentazione.
Sono realizzate in profilato d’acciaio al carbonio verniciato e hanno una tramoggia completa di portello d’ispezione a tenuta stagna per le operazioni di apertura e chiusura del fondo del saccone.
La struttura telescopica di supporto è regolabile in base all’altezza dei sacconi impiegati.
L’assieme è montato su piattaforma in lamiera e profilato di acciaio fissabile a terra con appositi tasselli.

Accessori per  Scarica Big-Bag

  • Motovibratore montato sulla parete della tramoggia, azionato a intermittenza sulla base del segnale della sonda a vibrazione montata sullo scarico,

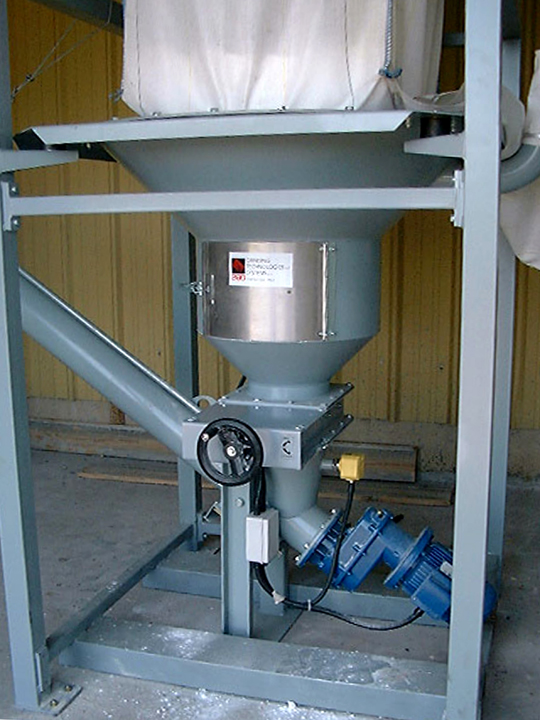

  • Sulla bocca di scarico è montata una valvola a ghigliottina quadra a comando manuale.

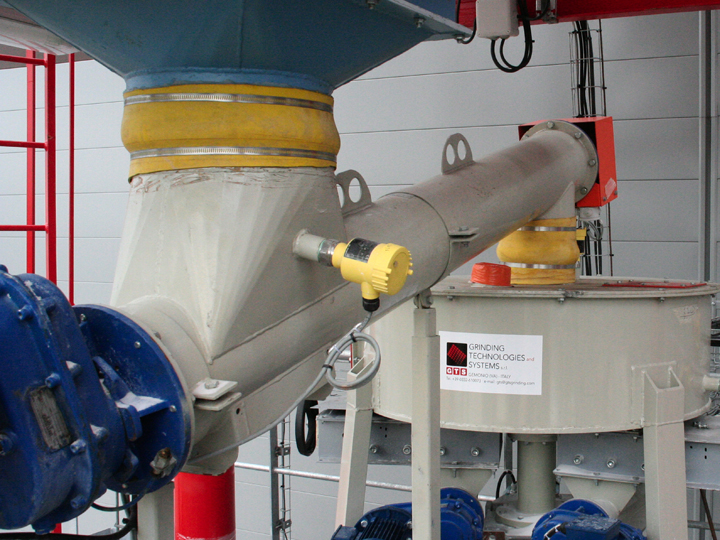

Sulla flangia di scarico del sistema di stoccaggio è prevista una valvola a ghigliottina, completa di comando manuale a volantino. A valle di questa può essere montata una valvola stellare oppure una coclea estrattrice sulle quali è installato un sensore a vibrazione che rivela la presenza del prodotto e nel caso aziona il temporizzatore del fondo vibrante.

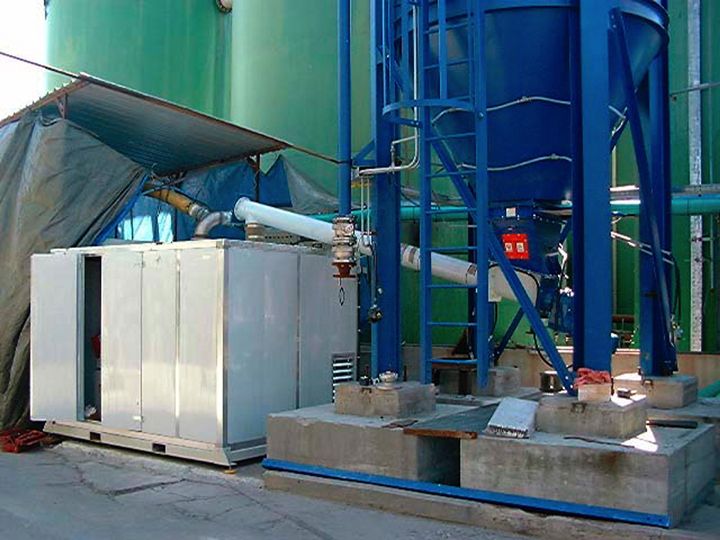

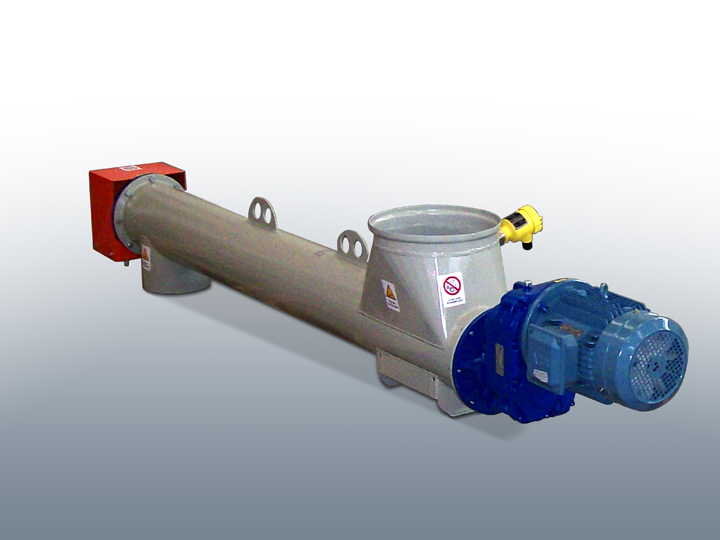

Il materiale da trattare è prelevato da una coclea estrattrice o da una valvola stellare che alimenta il sistema di dosaggio/distribuzione.
La coclea o la valvola stellare sono azionate dai segnali di livello provenienti dal sistema di dosaggio/distribuzione.
